Ein Rastbolzen, der nicht einrastet, kann die Positionierungsgenauigkeit, den Gerätebetrieb und die Bedienersicherheit beeinträchtigen. Die Ursache kann ein beschädigter Stift, eine schwache Feder, Verschmutzung, eine falsche Installation oder eine ungeeignete Kolbenkonstruktion sein.
Stellen Sie vor dem Austausch der Komponente fest, wie der Mechanismus funktionieren soll. Ein Modell ohne Verriegelung kehrt möglicherweise automatisch zurück, wenn der Griff losgelassen wird, während ein Modell mit Verriegelung den Stift möglicherweise in der zurückgezogenen Position hält. Das Verständnis dieses Unterschieds trägt dazu bei, unnötige Ersetzungen zu vermeiden.
In diesem Leitfaden werden die häufigsten Ursachen für einen Ausfall der Rastbolzenverriegelung erläutert, wie das Problem sicher behoben werden kann und worauf bei der Auswahl eines Ersatzes zu achten ist.
Ein Rastbolzen verwendet eine interne Feder, um den Stift in seine vorgesehene Position zurückzubringen. Wiederholter Betrieb, Korrosion, Verschmutzung oder ungeeignete Betriebsbedingungen können den Mechanismus im Laufe der Zeit beeinträchtigen.
Eine schwache oder beschädigte Feder kann dazu führen, dass der Stift nicht vollständig ausgefahren werden kann. Allerdings ist eine träge Bewegung nicht immer ein Hinweis auf einen Federausfall. Auch Schmutz, Fehlausrichtung oder ein verbogener Stift können die Bewegung einschränken.
Um den Mechanismus zu überprüfen, ziehen Sie den Griff zurück und lassen ihn los, ohne seitliche Kräfte auszuüben. Beobachten Sie, ob sich der Stift reibungslos bewegt und wie vorgesehen zurückkehrt. Vergleichen Sie den Federweg mit den Herstellerangaben.
Wenn der Stift nicht zurückkehrt, drücken Sie ihn nicht mit Gewalt in die richtige Position. Überprüfen Sie die Komponente und befolgen Sie die Serviceanweisungen des Herstellers. Wenn das Gerät nicht für eine interne Reparatur vorgesehen ist, tauschen Sie die Baugruppe bei Bedarf aus.
Staub, Metallspäne, Bearbeitungsrückstände, Feuchtigkeit und Chemikalieneinwirkung können die Bewegung eines Rastbolzens beeinträchtigen. Verunreinigungen können sich um den Stift herum ansammeln oder in exponierte Bereiche des Gehäuses gelangen.
Korrosion kann die Reibung zwischen beweglichen Oberflächen erhöhen. Schmutz kann auch dazu führen, dass der Stift seinen erforderlichen Weg nicht vollenden kann, was zu einem unvollständigen Eingriff in das Aufnahmeloch führt.
Überprüfen Sie den freiliegenden Stift und den umgebenden Montagebereich auf Schmutz, Rost, Riefen oder andere sichtbare Schäden. Reinigen Sie die Komponente mit einer für ihre Materialien und Konstruktion zugelassenen Methode. Verwenden Sie keine aggressiven Lösungs- oder Schmiermittel, es sei denn, der Hersteller bestätigt deren Eignung.
Wenn der Stift festsitzt oder der interne Mechanismus Anzeichen einer Beschädigung aufweist, verwenden Sie die Baugruppe nicht mehr, bis das Problem beurteilt wurde.
Ein Rastbolzen kann möglicherweise nicht einrasten, wenn sein Stift verbogen, abgenutzt oder anderweitig beschädigt ist. Dies kann passieren, wenn der Stift übermäßigen seitlichen Belastungen ausgesetzt ist oder wenn Komponenten in ihre Position gezwungen werden, ohne dass der Stift vollständig zurückgezogen wird.
Ein verformter Stift kann in der Führung stecken bleiben und die Feder daran hindern, ihn in die vorgesehene Position zurückzubringen. Wenn Sie den Stift mit Gewalt in das Aufnahmeloch stecken, kann dies zu weiteren Schäden führen.
Überprüfen Sie den Stift auf sichtbare Biegung, Abnutzung oder Oberflächenschäden. Wenn Sie eine Verformung vermuten, lassen Sie die Geradheit mit einer geeigneten Prüfmethode überprüfen. Betreiben Sie eine beschädigte Komponente nicht weiter.
Überprüfen Sie vor der Auswahl eines Ersatzes die Lastbedingungen der Anwendung und die Nennkapazität des Herstellers. Das Ersetzen eines defekten Stifts durch ein identisches Teil löst das Problem möglicherweise nicht, wenn eine übermäßige Belastung den ursprünglichen Fehler verursacht hat.
Eine unsachgemäße Installation kann die interne Bewegung eines Rastbolzens einschränken. Übermäßiges Anziehen, beschädigte Befestigungsgewinde, verdrehte Gewinde oder ein verformtes Gehäuse können zum Festklemmen führen.
Auch eine Fehlausrichtung zwischen dem Kolben und dem Aufnahmeloch kann ein vollständiges Einrasten verhindern. Der Stift bleibt möglicherweise am Rand des Lochs hängen, anstatt reibungslos in das Loch einzudringen.
Überprüfen Sie den Montagekörper, die Gewinde, die Befestigungselemente und die umgebende Halterung auf sichtbare Schäden. Stellen Sie sicher, dass die Komponente gemäß der Produktzeichnung und den angegebenen Anzugsanforderungen installiert ist.
Kompensieren Sie einen schlechten Sitz nicht durch mehr Kraftaufwand. Beheben Sie das Montage- oder Ausrichtungsproblem, bevor Sie das Gerät wieder in Betrieb nehmen.
Eine häufige Ursache für Verwirrung ist die Auswahl eines Stößels mit der falschen Verriegelungsfunktion.
Ein Rastbolzen kann über eine Funktion verfügen, die den Stift in der zurückgezogenen Position hält. Der Betreiber kann diese Funktion gemäß der Bedienungsanleitung des Modells aktivieren.
Ein nicht verriegelbares Modell kehrt normalerweise unter Federkraft zurück, wenn der Griff losgelassen wird. Es ist nicht dafür ausgelegt, eingefahren zu bleiben, es sei denn, der Bediener hält es weiter fest.
Bevor Sie dieses Verhalten als Fehler diagnostizieren, überprüfen Sie die Modellnummer und die Produktdokumentation. Bestätigen Sie, ob die Anwendung ein verriegelndes oder nicht verriegelndes Design erfordert.

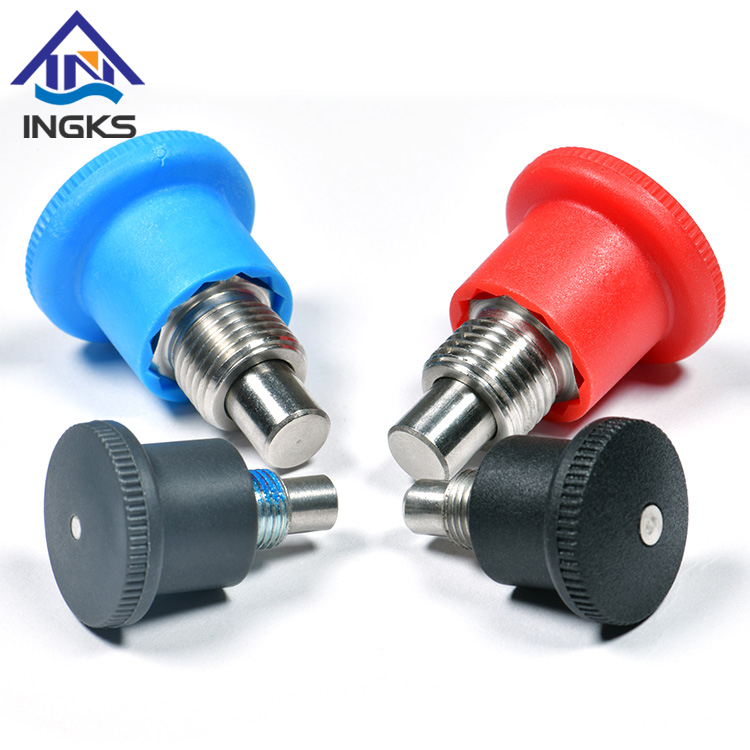

Sehen Sie sich die verfügbaren Optionen im INGKS-Arretierkolben-Produktsortiment an , um Produktdesigns zu vergleichen und einen geeigneten Typ zu identifizieren.
Der Stift muss die erforderliche Eingriffstiefe im Aufnahmeloch erreichen. Wenn der Stift zu kurz ist, die Montageplatte zu dick ist oder die Montageanordnung falsch ist, kann es sein, dass der Stift nicht vollständig einrastet.
Messen Sie vor dem Austausch der Komponente die Dicke der Montageplatte und prüfen Sie den verfügbaren Stiftweg. Überprüfen Sie die Gehäuseabmessungen, die Gewindelänge, die verlängerte Stiftlänge und die erforderliche Eingriffstiefe anhand der Herstellerzeichnung.
Überprüfen Sie auch den verfügbaren Platz für den Griff. Benachbarte Platten oder Maschinenteile dürfen die erforderliche Zug- oder Drehbewegung nicht behindern.
Wählen Sie einen Ersatz nicht allein aufgrund der Gewindegröße aus. Bestätigen Sie die vollständigen Maßanforderungen, um eine Wiederholung des ursprünglichen Problems zu vermeiden.
Das Aufnahmeloch muss für den ausgewählten Stift richtig positioniert und dimensioniert sein. Ein zu kleines Loch, Grate, Beschädigungen oder eine Fehlausrichtung können ein reibungsloses Einrasten verhindern. Ein zu großer Abstand kann auch die Positionierungsgenauigkeit beeinträchtigen.
Überprüfen Sie das Loch und vergleichen Sie seine Abmessungen anhand der Produktzeichnung. Entfernen Sie Grate und Ablagerungen durch geeignete Bearbeitungs- oder Wartungsverfahren. Befolgen Sie alle angegebenen Anforderungen an die Einlaufschräge oder den Einlauf.
Gehen Sie nicht davon aus, dass eine Lochtoleranz oder ein Fasenwinkel für jeden Rastbolzen geeignet ist. Nutzen Sie die Anforderungen für das tatsächliche Produkt und die Anwendung.
Befolgen Sie diese Reihenfolge, um die Ursache zu ermitteln, ohne zusätzlichen Schaden zu verursachen.
Machen Sie die Ausrüstung sicher. Stoppen Sie die Maschine und sichern Sie bewegliche Komponenten, bevor Sie den Kolben prüfen. Entfernen Sie alle Lasten, die unerwartete Bewegungen verursachen könnten.
Überprüfen Sie die Bedienkonzeption. Bestätigen Sie, ob das Modell in der eingefahrenen Position arretieren oder automatisch zurückkehren soll.
Untersuchen Sie den freiliegenden Stift. Achten Sie auf sichtbare Biegung, Verschleiß, Korrosion und Verunreinigungen.
Überprüfen Sie die Montageanordnung. Überprüfen Sie die Gewinde, das Gehäuse, die Befestigungselemente und das Aufnahmeloch auf Beschädigungen oder Fehlausrichtung.
Testen Sie die Bewegung ohne Last. Ziehen Sie den Griff gemäß den Anweisungen des Herstellers zurück und lassen Sie ihn los. Prüfen Sie, ob sich der Stift frei bewegen lässt und korrekt zurückfährt.
Überprüfen Sie die ursprünglichen Fehlerbedingungen. Berücksichtigen Sie übermäßige seitliche Belastungen, Vibrationen, Umweltverschmutzung und falsche Abmessungen.
Wie angegeben ersetzen oder reparieren. Wenn der Mechanismus weiterhin blockiert oder beschädigt ist, befolgen Sie die Serviceanweisungen des Herstellers, bevor Sie den Betrieb wieder aufnehmen.
Schlagen Sie nicht auf den Stift, drücken Sie ihn nicht mit Gewalt in das Aufnahmeloch und testen Sie den Mechanismus nicht, indem Sie ihn unkontrollierten Belastungen aussetzen. Diese Maßnahmen können den Schaden verschlimmern oder ein Sicherheitsrisiko darstellen.
Wählen Sie ein Kolbenmaterial, das zur Betriebsumgebung passt. Feuchtigkeit, Reinigungschemikalien, Salzeinwirkung, Temperatur und abrasive Verunreinigungen können die Lebensdauer beeinträchtigen.
Verzinkter Stahl eignet sich möglicherweise für einige trockene Innenanwendungen, während Edelstahl dort geeignet sein kann, wo eine höhere Korrosionsbeständigkeit erforderlich ist. Die Leistung von Edelstahl hängt von seiner Qualität und der tatsächlichen Umgebung ab. Polymerkomponenten unterscheiden sich auch in ihrer Beständigkeit gegenüber Hitze, Chemikalien und mechanischen Belastungen.
Bestätigen Sie die Materialspezifikationen für das ausgewählte Modell. Gehen Sie nicht davon aus, dass ein Material für jede Anwendung in den Bereichen Nassreinigung, Schifffahrt, Lebensmittelverarbeitung oder Hochlast geeignet ist.
Das Griffdesign beeinflusst den Zugang, den Bedienaufwand und den Einbauraum.
Knopf: Eine unkomplizierte Option für viele manuelle Positionierungsaufgaben.
Zugring: Kann für Anwendungen mit eingeschränktem Freiraum um den Griff geeignet sein.
Hebel: Kann eine bequeme Bedienung ermöglichen, wenn das Design und der verfügbare Platz dies zulassen.
T-Griff: Bietet möglicherweise eine größere Grifffläche für den manuellen Betrieb.
Diese Optionen sind nicht in jeder Anwendung austauschbar. Überprüfen Sie die Produktabmessungen, die erforderliche Betriebsbewegung, den verfügbaren Freiraum und die Benutzeranforderungen, bevor Sie einen Ersatz auswählen.
Wenn der ursprüngliche Stift verbogen oder abgeschert ist, untersuchen Sie die Ursache, bevor Sie eine andere Komponente bestellen. Der Austausch muss den tatsächlichen Belastungsbedingungen entsprechen und nicht nur dem vorhandenen Montageloch.
Berücksichtigen Sie den Stiftdurchmesser, das Material, die Eingriffstiefe, die Belastungsrichtung und ob die Baugruppe Stößen oder wiederholten Belastungen ausgesetzt ist. Bestätigen Sie die Nennkapazität des Herstellers für das ausgewählte Modell.
Verlassen Sie sich bei der Bestimmung der sicheren Tragfähigkeit nicht auf eine allgemeine Tabelle mit Stiftdurchmessern. Die tatsächliche Kapazität hängt vom Komponentendesign, den Materialeigenschaften, den Stützbedingungen und der Anwendung ab.
Wenn der verfügbare Montageraum die Austauschmöglichkeiten einschränkt, prüfen Sie, ob die Vorrichtung oder die Lastanordnung neu gestaltet werden muss.
Regelmäßige Inspektionen können dabei helfen, Verschleiß und Verunreinigungen zu erkennen, bevor sie zu einem Verriegelungsfehler führen.
Halten Sie den freiliegenden Stift und den Montagebereich sauber.
Überprüfen Sie den Stift auf Verschleiß, Korrosion oder Verformung.
Bestätigen Sie die reibungslose Bewegung und die ordnungsgemäße Rückstellung der Feder.
Überprüfen Sie die Befestigungsgewinde und Befestigungselemente auf Lockerheit.
Stellen Sie sicher, dass das Aufnahmeloch korrekt ausgerichtet und unbeschädigt bleibt.
Befolgen Sie die Wartungs- und Schmieranweisungen des Herstellers.
Überprüfen Sie die Lastbedingungen, wenn derselbe Fehler wiederholt auftritt.
Vermeiden Sie die Verwendung von Schmiermitteln, Lösungsmitteln oder Reinigungsmethoden, ohne die Kompatibilität mit den Produktmaterialien und der Betriebsumgebung sicherzustellen. Für einige Komponenten gelten möglicherweise besondere Wartungsanforderungen.
Erstellen Sie für Anwendungen mit hoher Zyklenzahl oder sicherheitskritischen Anwendungen einen Inspektionsplan, der auf der Betriebshäufigkeit, den Umgebungsbedingungen und den Folgen eines Ausfalls basiert.
Ein Rastbolzen, der nicht ordnungsgemäß verriegelt, kann auf einen beschädigten Stift, einen eingeschränkten Mechanismus, ein Installationsproblem oder eine falsche Verriegelungskonstruktion zurückzuführen sein. Beginnen Sie mit einer sicheren Inspektion und bestätigen Sie den beabsichtigten Betrieb der Komponente, bevor Sie einen Ersatz auswählen.
Überprüfen Sie den Stiftzustand, die Montageabmessungen, das Aufnahmeloch, die Materialanforderungen und die Nennkapazität. Wenn derselbe Fehler wiederholt auftritt, untersuchen Sie das zugrunde liegende Last- oder Ausrichtungsproblem, anstatt die Komponente ohne weitere Analyse auszutauschen.
Erkunden Sie die Produktpalette der INGKS-Rastbolzen und prüfen Sie die verfügbaren Designs. Bestätigen Sie die Spezifikationen und Installationsanforderungen für das ausgewählte Modell, bevor Sie die Baugruppe wieder in Betrieb nehmen.
Zu den häufigsten Ursachen gehören ein beschädigter oder verbogener Stift, Feder- oder Innenverschleiß, Verschmutzung, Korrosion, Fehlausrichtung oder eine falsche Kolbenkonstruktion. Überprüfen Sie den Mechanismus sorgfältig und bestätigen Sie den beabsichtigten Betrieb des Modells.
Ein Verriegelungsmodell kann den Stift mithilfe einer speziellen Verriegelungsfunktion in der eingefahrenen Position halten. Ein nicht verriegelbares Modell kehrt normalerweise unter Federkraft zurück, wenn der Griff losgelassen wird. Überprüfen Sie die Produktdokumentation, um das Design zu bestätigen.
Ein verbogener oder beschädigter Stift darf nicht mit Gewalt zurück in seine Position gebracht oder ohne entsprechende Beurteilung wieder in Betrieb genommen werden. Befolgen Sie die Reparaturanweisungen des Herstellers oder ersetzen Sie die Komponente bei Bedarf.
Überprüfen Sie die Montagemaße, Stiftlänge, Verriegelungsfunktion, Material, Griffspiel und Nennkapazität. Untersuchen Sie, warum die Originalkomponente ausgefallen ist, bevor Sie sich für einen Ersatz entscheiden.
Halten Sie den Mechanismus sauber, überprüfen Sie den Stift und die Befestigungsteile, überprüfen Sie die Ausrichtung und befolgen Sie die Wartungsanweisungen des Herstellers. Überprüfen Sie die Ladebedingungen, wenn es erneut zu Ausfällen kommt.
