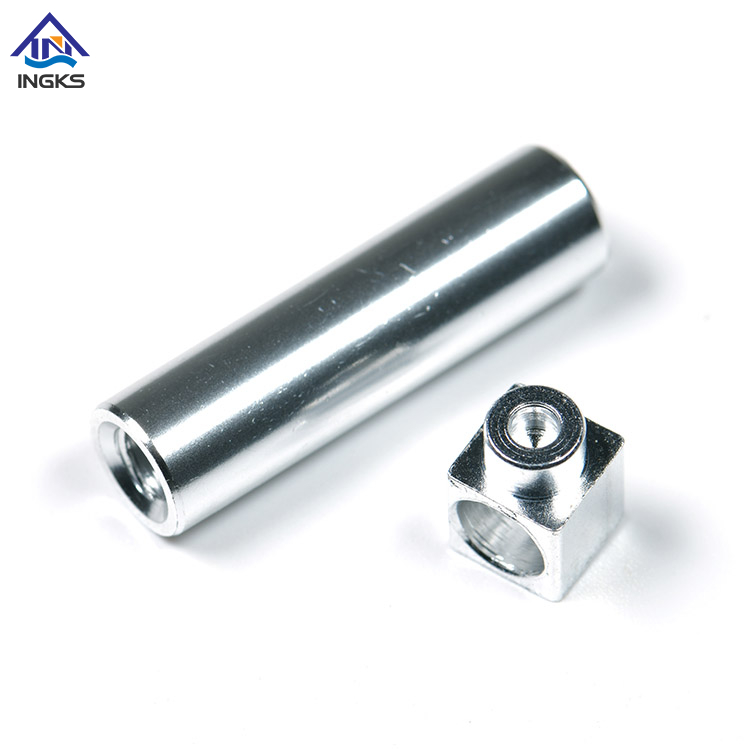

Uneinheitliche Oberflächenbeschaffenheiten führen zu Mehrkosten, die sich auf den gesamten Herstellungsprozess auswirken. Wenn ein Teil die strengen Anforderungen an die Oberflächenrauheit nicht erfüllt, müssen Sie mit Sekundärbearbeitungskosten, Ausschussteilen und beeinträchtigten mechanischen Toleranzen rechnen. In hochriskanten Branchen wie der Luft- und Raumfahrt, der Herstellung medizinischer Geräte und der Präzisionsautomobilindustrie kann eine schlechte Verarbeitung zu katastrophalen Komponentenausfällen oder Ausschusschargen im Wert von Tausenden von Dollar führen. Die zentrale Herausforderung besteht darin, die Materialabtragsrate und Zykluszeiten mit präzisen Anforderungen an die Oberflächenrauheit in Einklang zu bringen, ohne den Werkzeugverschleiß zu beschleunigen oder thermische Schäden hervorzurufen.
Um das perfekte CNC-Fräsfinish zu erreichen , ist ein systematischer, variablengesteuerter Ansatz erforderlich. Die Abkehr vom einfachen Versuch-und-Irrtum bedeutet, sich auf technische Lösungen zu konzentrieren. Dazu gehört die Beherrschung der Maschinensteifigkeit, die Auswahl der optimalen Werkzeuggeometrie, die Verfeinerung der Werkzeugwegstrategien und der Einsatz verifizierbarer Messungen anstelle einer visuellen Inspektion. Durch die Kontrolle dieser Variablen stellen Sie gleichbleibende, qualitativ hochwertige Ergebnisse direkt von der Maschine sicher.
Steifigkeit ist nicht verhandelbar: Für eine einwandfreie CNC-Fräsbearbeitung müssen Vibrationen auf allen Ebenen eliminiert werden – vom Maschinenfundament und dem Zustand der Spindel bis hin zur Werkstückhaltung, Parallelität und Werkzeugüberstand.
Parameterpräzision statt Intuition: Optimale Oberflächenbeschaffenheiten bestimmen die spezifische Oberflächenlänge (SFM) und die Berechnung der Spanlast; Eine einfache Erhöhung der Drehzahl bei gleichzeitiger Verringerung der Vorschubgeschwindigkeit führt oft zu Reibung und Kaltverfestigung.
Strategische Werkzeugauswahl: Anzahl der Nuten, Spiralwinkel, Wiper-Geometrien und materialspezifische Beschichtungen bestimmen direkt die Spanabfuhr und die Oberflächenqualität.
Datengesteuerte Überprüfung: Eine visuelle Inspektion reicht für die BoFU-Bewertung nicht aus. Eine echte Qualitätskontrolle erfordert Oberflächenrauheitsdiagramme und eine Profilometervalidierung der Ra-, Rz- und RMS-Werte.
Inhaltsverzeichnis
Das Verlassen auf Schruppparameter oder generische Herstellertabellen für Endbearbeitungen führt zu suboptimalen Oberflächentexturen und vorzeitigem Werkzeugausfall. Beim Schruppen steht der Materialabtrag im Vordergrund, während beim Schlichten Präzision und Oberflächenintegrität gefragt sind. Die Verwendung falscher Parameter führt häufig zu Aufbauschneiden, Rattermarken und Maßungenauigkeiten. Sie müssen spezifische Geschwindigkeiten und Vorschübe berechnen, die auf den letzten Durchgang zugeschnitten sind.
Um Ihre Parameter zu optimieren, erhöhen Sie die Oberflächenfüße pro Minute (SFM) im Vergleich zu Schruppdurchgängen um 10–20 %. Dies trägt dazu bei, die Aufbaukante zu reduzieren und das Material sauberer zu scheren. Reduzieren Sie gleichzeitig den Vorschub pro Zahn (Spanlast), um die Bogenhöhe zu verringern. Halten Sie jedoch einen Mindestschwellenwert ein, um sicherzustellen, dass das Werkzeug tatsächlich schneidet und nicht nur an der Oberfläche reibt. Durch Reiben entsteht übermäßige Hitze und es kommt zur Kaltverfestigung. Für die Schlichtbearbeitung mit hohem Vorschub implementieren Sie Wiper-Geometrien auf Wendeplatten-Planfräsern. Dies ermöglicht deutlich höhere Vorschubgeschwindigkeiten, ohne das CNC-Fräsfinish zu beeinträchtigen.
Bewerten Sie den Kompromiss zwischen Zykluszeiterhöhungen und dem Wegfall manueller Nachbearbeitung. Langsamere Endbearbeitungsdurchgänge können die Zeit auf der Maschine verlängern, aber der Wegfall des manuellen Polierens oder Schleifens führt oft zu Nettoeinsparungen und einem gleichmäßigeren Teil. Dokumentieren Sie Ihre Erfolgsparameter zum späteren Nachschlagen.
Parameter | Schruppstrategie | Finishing-Strategie |
|---|---|---|
Oberflächenaufnahmen (SFM) | Basisempfehlung des Herstellers | Erhöhen Sie die Menge um 10–20 %, um Aufbauschneidenbildung zu vermeiden |
Vorschub pro Zahn (Spanlast) | Maximal zulässige Werkzeugstabilität | Reduzieren Sie die Größe, um die Höhe der Muscheln zu minimieren, aber vermeiden Sie Reibung |
Schnitttiefe (Radial) | Hoher Eingriff (z. B. 40–50 % des Werkzeugdurchmessers) | Geringer Eingriff (z. B. 0,005–0,015 Zoll Spielraum) |
Die Werkzeugauswahl hat direkten Einfluss auf die Oberflächenqualität. Der Übergang von 2–3 Schneiden beim Schruppen zu 4, 5 oder 7+ Schneiden beim Schlichten ermöglicht höhere Vorschübe bei gleichzeitig geringer Spanlast. Die erhöhte Anzahl an Schneidkanten sorgt für ein feineres Finish. Auch Helixwinkel spielen eine bedeutende Rolle. Verwenden Sie Schaftfräser mit hoher Spirale (45°+) für weichere Materialien wie Aluminium, um das Material sauber zu scheren. Umgekehrt können Sie Werkzeuge mit variabler Helix verwenden, um Oberschwingungen zu dämpfen und Rattern in zähen Legierungen zu verhindern.
Beschichtungen müssen zum Werkstückmaterial passen. Die Abstimmung der TiAlN-, AlTiN- oder ZrN-Beschichtungen auf die jeweilige Legierung reduziert die Reibung, verhindert Materialverschweißungen und verlängert die Werkzeuglebensdauer. Eine scharfe, beschichtete Kante lässt sich sauber abschneiden und hinterlässt eine hervorragende Oberfläche. Unbeschichtete Werkzeuge aus klebrigen Materialien wie Aluminium verschleißen schnell und zerstören das Teil.
Seien Sie sich der Implementierungsrisiken bewusst. Die Verwendung eines Werkzeugs mit hoher Spanzahl in tiefen Taschen kann zu Spanstau und Nachschneiden führen. Das Nachschneiden von Spänen beeinträchtigt sofort die Oberfläche und kann zum Bruch des Werkzeugs führen. Achten Sie beim Einsatz von Schaftfräsern mit hoher Spannut stets auf eine ausreichende Spanabfuhr.
Verwenden Sie 2-3 Spannuten für maximale Spanfreiheit beim Schruppen von Aluminium.
Wechseln Sie zu mehr als 5 Schneiden für Schlichtdurchgänge in Stahl und Titan.
Wählen Sie Designs mit variabler Steigung/variabler Helix, um harmonische Resonanzen aufzubrechen.
Tragen Sie ZrN-Beschichtungen auf Nichteisenmaterialien auf, um Abrieb zu verhindern.
Tragen Sie AlTiN-Beschichtungen für Hochtemperaturlegierungen auf, um der Schneidhitze standzuhalten.
Die Wahl zwischen Gleichlauffräsen und konventionellem Fräsen hat erheblichen Einfluss auf die Oberflächenqualität. Das Gleichlauffräsen führt im Allgemeinen zu einem besseren Finish, da die Spandicke beim Maximum beginnt und auf Null abnimmt. Dies hinterlässt eine sauberere Schnittfläche und leitet die Schnittkräfte auf das Werkstück und die Vorrichtung, wodurch die Stabilität erhöht wird. Konventionelles Fräsen beginnt bei einer Dicke von Null, was dazu führt, dass das Werkzeug reibt, bevor es eingreift, wodurch Hitze entsteht und die Oberfläche beschädigt wird.
Wenn möglich, Gleichlauffräsen für Schlichtdurchgänge vorschreiben. Die Schneidwirkung reduziert die Wärmeentwicklung und minimiert die Reibung. Ermitteln Sie jedoch, wann konventionelles Fräsen erforderlich ist. Maschinen mit übermäßigem Spiel, Materialien mit starkem Gusszunder oder starker Kaltverfestigung erfordern möglicherweise konventionelles Fräsen, um zu verhindern, dass das Werkzeug in das Werkstück eindringt.
Zu den Erfolgskriterien für die richtige Fräsrichtung gehören eine spürbare Reduzierung der Werkzeugspuren und die vollständige Beseitigung von Oberflächenrissen an der Hinterkante des Schnitts. Ein ordnungsgemäß ausgeführter Gleichlauffräsdurchgang sollte eine glatte, gleichmäßige Textur auf der gesamten bearbeiteten Fläche hinterlassen.
Mikrovibrationen, allgemein bekannt als Rattern, sind der größte Feind einer makellosen Oberfläche. Jede Bewegung des Teils, Werkzeugs oder der Maschine führt direkt zu Oberflächenfehlern. Die Maximierung der Steifigkeit im gesamten Aufbau ist für die Erzielung eines hochwertigen CNC-Fräsfinishs von entscheidender Bedeutung.
Rüsten Sie die Werkstückspannung von Standardschraubstöcken auf Schwalbenschwanzvorrichtungen, Vakuumspannfutter oder kundenspezifische weiche Backen auf, um den Oberflächenkontakt zu maximieren. Stellen Sie die ordnungsgemäße Verwendung von Bodenparallelen und hochwertigen Spannsätzen sicher, um ein Durchbiegen der Teile unter Last zu verhindern. Zur Werkzeugaufnahme, Übergang von ER-Spannzangen zu Schrumpf-, Hydraulik- oder Fräsfuttern für Schlichtwerkzeuge. Diese Halter bieten eine hervorragende Konzentrizität und Greifkraft. Halten Sie sich an die strikte Regel des Längen-Durchmesser-Verhältnisses von 3:1 für den Werkzeugüberstand, wo immer dies physikalisch möglich ist, um die Durchbiegung zu minimieren.
Bewerten Sie den ROI von Premium-Werkzeughaltern und starrem Spannzubehör im Voraus. Obwohl sie teuer sind, reduzieren sie die Ausschussrate drastisch, verlängern die Werkzeuglebensdauer und sorgen für eine gleichmäßige Oberfläche, was sich mit der Zeit amortisiert. Ein stabiler Aufbau ist die Grundlage für die Präzisionsbearbeitung.
Es ist von entscheidender Bedeutung, dass die richtige Materialmenge für den Enddurchgang übrig bleibt. Wenn zu viel Material übrig bleibt, führt dies zu Durchbiegung und Rattern des Werkzeugs. Wenn zu wenig übrig bleibt, reibt das Werkzeug, erzeugt Hitze und verhärtet die Oberfläche, ohne tatsächlich zu schneiden. Sie müssen den idealen Punkt für Ihre spezifische Werkzeug- und Materialkombination finden.
Lassen Sie eine Toleranz, die dem Kantenradius des Endbearbeitungswerkzeugs entspricht oder etwas größer ist. Abhängig vom Werkzeugdurchmesser und Material beträgt dieser typischerweise 0,005 bis 0,015 Zoll. Stellen Sie sicher, dass beim Schruppdurchgang eine gleichmäßige Materialmenge verbleibt, um plötzliche Spitzen beim Werkzeugeingriff zu vermeiden. Spitzen verursachen Durchbiegung und sichtbare Markierungen auf der endgültigen Oberfläche.
Implementieren Sie präzise Touch-Off-Verfahren für die Z-Achsen-Kalibrierung. Verwenden Sie bei nachfolgenden Schlichtdurchgängen geringfügige negative Starthöhenversätze, z. B. Anpassungen von -0,01 mm, um sichtbare Verweil- oder Übergangslinien zu verhindern. Dies sorgt für eine nahtlose Überblendung der Werkzeugwege und verhindert das Betreten vertikaler Wände.
Materialtyp | Empfohlene Schlichtzugabe (radial) | Notizen |
|---|---|---|
Aluminiumlegierungen | 0,005" - 0,010" | Erfordert scharfe Werkzeuge; Vermeiden Sie Reiben, um ein Abreiben zu verhindern. |
Kohlenstoffstähle | 0,010" - 0,015" | Standardzulage; sorgen für eine gleichmäßige Spanlast. |
Edelstahl (304/316) | 0,012" - 0,020" | Muss unter der durch das Schruppen entstandenen kaltverfestigten Schicht geschnitten werden. |
Titanlegierungen | 0,008" - 0,012" | Striktes Wärmemanagement erforderlich; ständiges Engagement pflegen. |
Der Gesamtindikatorwert steht in direktem Zusammenhang mit der Qualität der Oberflächenbeschaffenheit. Wenn ein 4-Schneiden-Schaftfräser Unrundheit aufweist, übernehmen nur eine oder zwei Schneiden den eigentlichen Schnitt. Dadurch wird die programmierte Spanlast effektiv verändert, was zu ungleichmäßigem Verschleiß und sichtbaren Rattermarken führt. Rundlauffehler zerstören die theoretischen Vorteile von Schlichtwerkzeugen mit hoher Spanzahl.
Verwenden Sie eine Messuhr, um den Rundlauf am Werkzeugschaft zu messen. Legen Sie für alle Endbearbeitungswerkzeuge eine strenge Toleranz fest, beispielsweise weniger als 0,0002 Zoll oder 5 Mikrometer. Wenn die Unrundheit diese Toleranz überschreitet, muss das Werkzeug oder der Halter angepasst oder ersetzt werden. Akzeptieren Sie keine übermäßige Unrundheit bei den letzten Durchgängen.
Reinigen Sie Spindelkegel, Spannzangen und Werkzeughalter systematisch, bevor Sie Endbearbeitungswerkzeuge einsetzen. Selbst ein kleines Stück Schmutz kann zu erheblichen Unrundheiten führen und den letzten Durchgang ruinieren. Implementieren Sie ein Standardverfahren zum Laden von Werkzeugen, das das Abwischen aller Passflächen umfasst.
Richtige Strategien zur Kühlmittel- und Spänebeseitigung verhindern thermische Schäden und das Nachschneiden von Spänen. Flutkühlmittel eignen sich am besten zur Temperaturkontrolle in Titan und Edelstahl, um thermische Schäden an der Oberfläche zu verhindern. Es spült Späne weg, hält die Schneidzone stabil und verhindert so eine Kaltverfestigung des Materials.
Minimalmengenschmierung und Sprühsysteme sind ideal, um thermische Schocks in Hartmetallwerkzeugen zu reduzieren und gleichzeitig für die nötige Schmierfähigkeit zu sorgen. Sie bieten eine hocheffiziente Spanabfuhr bei offenen Aufbauten ohne die Verschmutzung durch Überflutungskühlmittel. Beim Schlichten tiefer Taschen in Aluminium oder Werkzeugstählen ist ein Hochdruck-Luftstrahlen von entscheidender Bedeutung, um ein Nachschneiden der Späne zu verhindern, die tiefe Kratzer verursachen.
Vorsicht vor Thermoschock. Die sporadische Anwendung von Kühlmittel kann zu Mikrorissen in den Hartmetalleinsätzen führen, wodurch die Schneidkante und die resultierende Oberfläche beeinträchtigt werden. Sorgen Sie für eine kontinuierliche Anwendung, wenn Sie flüssiges Kühlmittel verwenden, oder wechseln Sie ganz auf Druckluft, wenn ein Thermoschock ein Problem darstellt.
Die Facettierung auf gekrümmten Oberflächen ist häufig ein Problem der Software- oder Steuerungsdatenknappheit und kein physisches Werkzeugproblem. Wenn die Maschine lineare Punkt-zu-Punkt-Bewegungen anstelle sanfter Bögen empfängt, stottert sie und hinterlässt ein facettiertes Finish. Sie müssen Ihre CAM-Ausgabe optimieren, um sie an die Fähigkeiten Ihrer Maschine anzupassen.
Aktivieren Sie in der CAM-Software die Bogenanpassung (G2/G3-Ausgänge) anstelle von Punkt-zu-Punkt-Linearbewegungen (G1). Passen Sie die CAM-Toleranz- und Glättungseinstellungen an die Look-Ahead-Funktionen der Maschinensteuerung an. Optimieren Sie die Zustellungsparameter, um die Bogenhöhe auf 3D-Oberflächen-Werkzeugwegen zu minimieren.
Das Ziel ist eine reibungslose, kontinuierliche Maschinenbewegung ohne Mikroruckler. Dies führt zu einer glasähnlichen Oberfläche auf 3D-konturierten Oberflächen, wodurch die Notwendigkeit einer manuellen Nachbearbeitung minimiert wird. Überprüfen Sie Ihren G-Code, um sicherzustellen, dass Bögen korrekt ausgegeben werden.
Unterschiedliche Materialien erfordern völlig unterschiedliche Veredelungsstrategien. Aluminium neigt zu Aufbauschneidenbildung. Es erfordert hochglanzpolierte Nuten, scharfe Schneidkanten und einen hohen SFM, um sauber zu scheren, ohne mit dem Werkzeug zu verschweißen. Die Verwendung von Werkzeugen, die zuvor für Stahl verwendet wurden, führt bei Aluminium zu einer schlechten Oberfläche.
Edelstahl (304/316) neigt zur Kaltverfestigung. Es erfordert eine entscheidende Spanlast, um sicherzustellen, dass das Werkzeug schneidet und nicht reibt, sowie extrem steife Einstellungen, um Rattern zu verhindern. Titan hat eine geringe Wärmeleitfähigkeit, was bedeutet, dass die Wärme in der Schneidzone bleibt. Es erfordert ein striktes Wärmemanagement, einen geringeren SFM und konstante Werkzeugeingriffswinkel. Verwenden Sie zum Schruppen das Trochoidenfräsen und zum Schlichten eine strenge Kontrolle des Aufmaßes.
Passen Sie Ihren Ansatz an die jeweilige Legierung an. Verwenden Sie keine einheitliche Strategie für den Abschluss von Durchgängen. Passen Sie Ihre Werkzeuge, Geschwindigkeiten, Vorschübe und Kühlmittel an das jeweilige Material an.
„Sieht glänzend aus“ ist keine technische Spezifikation. Eine echte Qualitätskontrolle erfordert überprüfbare Daten. Definieren Sie Ra (durchschnittliche Rauheit) im Vergleich zu Rz (mittlere Rauheitstiefe) und verstehen Sie, wann die einzelnen Elemente basierend auf der Teilefunktion angegeben werden müssen. Die Sichtprüfung ist höchst subjektiv und fehleranfällig.
Verwenden Sie standardisierte Oberflächenrauheitsdiagramme, um die Ziel-Ra-Werte mit der berechneten Vorschubgeschwindigkeit und dem Schneidenradius abzugleichen. Implementieren Sie taktile Profilometer oder optische Oberflächenmessgeräte zur überprüfbaren Qualitätssicherung. Dies garantiert, dass das Teil den genauen Spezifikationen entspricht, und liefert einen dokumentierten Qualitätsnachweis.
Wenn Sie einen Bearbeitungspartner prüfen, fordern Sie dokumentierte Berichte zur Oberflächenrauheit, wie z. B. eine Erstmusterprüfung, anstatt sich auf visuelle Proben zu verlassen. Daten beweisen die Leistungsfähigkeit und gewährleisten die Konsistenz über alle Produktionsläufe hinweg.
Um ein konsistentes CNC-Fräsfinish zu erreichen, ist eine sorgfältige Kontrolle der Schnittparameter, der Werkzeuggeometrie, der Maschinensteifigkeit, der Werkstückhalterung, der Kühlmittelzufuhr und der CAM-Werkzeugwege erforderlich. Durch die Überprüfung der Oberflächenrauheit mit professionellen Messwerkzeugen, anstatt sich nur auf die visuelle Inspektion zu verlassen, können Hersteller Ausschussteile reduzieren, die Nachbearbeitung minimieren und eine gleichbleibende Bearbeitungsqualität aufrechterhalten.
Wuxi Ingks Metal Parts bietet Präzisions-CNC-Bearbeitung und kundenspezifische Dienstleistungen zur Herstellung von Metallkomponenten für ein breites Spektrum industrieller Anwendungen. Mit fortschrittlicher Produktionsausrüstung, erfahrenem technischem Support und strenger Qualitätskontrolle hilft das Unternehmen seinen Kunden, enge Toleranzen, zuverlässige Oberflächengüten und eine gleichbleibende Qualität über Prototypen- und Produktionsaufträge hinweg zu erreichen.
Überprüfen Sie Ihre aktuellen Endbearbeitungs-Werkzeugwege, um sicherzustellen, dass optimale radiale und axiale Toleranzen programmiert sind.
Überprüfen Sie den Rundlauf von Spindel und Werkzeughalter regelmäßig mit einer Messuhr, um strenge Konzentrizitätstoleranzen einzuhalten.
Investieren Sie in materialspezifische Endfräser mit geeigneten Nutzahlen und Beschichtungen.
Implementieren Sie taktile Profilometer in der Werkstatt, um die Ra- und Rz-Werte objektiv zu überprüfen.
Aktualisieren Sie die Einstellungen Ihrer CAM-Software, um die Bogenanpassung und -glättung für alle 3D-Oberflächenbearbeitungen zu nutzen.
A: Handelsübliche Teile erfordern typischerweise einen Ra von 125 µin. Präzisionskomponenten benötigen im Allgemeinen einen Ra von 63 µin. Dichtungsoberflächen in der Luft- und Raumfahrt sowie im medizinischen Bereich erfordern oft einen Ra von 32 µin oder weniger, was spezielle Endbearbeitungstechniken und starre Aufbauten erfordert.
A: Gleichlauffräsen eignet sich hervorragend zum Schlichten. Die Spandicke geht am Ende des Schnitts auf Null zurück, wodurch Hitzeentwicklung und Reibung reduziert werden. Dadurch entsteht eine sauberere, glattere Oberfläche und die Schnittkräfte werden für eine bessere Stabilität in die Vorrichtung geleitet.
A: Unrundheit verursacht einen ungleichmäßigen Nuteingriff. Dies bedeutet, dass eine oder zwei Spannuten eine höhere Spanlast als programmiert aufnehmen, was zu sichtbaren Rattermarken, ungleichmäßigem Verschleiß und einem schlechten Ra-Wert führt. Die Minimierung von Rundlauffehlern ist für hochwertige Oberflächen von entscheidender Bedeutung.
A: Rattern wird durch Vibration verursacht. Zu den Hauptursachen gehören mangelnde Maschinensteifigkeit, übermäßiger Werkzeugüberstand, falsche Spanlast, instabile Werkstückhalterung oder harmonische Resonanz im Werkzeugweg. Durch die Berücksichtigung dieser Faktoren wird Geschwätz vermieden.
A: Nein. Eine Erhöhung der Drehzahl ohne Anpassung der Vorschubgeschwindigkeit führt dazu, dass das Werkzeug eher reibt als schneidet. Dadurch entsteht übermäßige Hitze, es kommt zur Kaltverfestigung und die Oberflächenbeschaffenheit verschlechtert sich. Geschwindigkeiten und Vorschübe müssen ausgewogen sein.
A: Lassen Sie eine Toleranz, die etwas größer ist als der Schneidkantenradius des Werkzeugs. Dieser beträgt typischerweise 0,005 bis 0,015 Zoll. Dadurch wird sichergestellt, dass das Werkzeug in das Material eindringt und nicht reibt, wodurch Kaltverfestigung und Durchbiegung verhindert werden.
A: Die Überstandsgröße bestimmt die Höhe der Wellen, die von Kugelfräsern zurückbleiben. Kleinere Übergänge reduzieren die Bogenhöhe und sorgen so für ein glatteres Finish. Verwenden Sie die CAM-Einstellungen, um diesen Wert basierend auf Ihrem Ziel-Ra zu berechnen und zu minimieren.
